| 材质：碳钢 | 品牌：赛思特 | 连接形式：快装 |
| 类型(通道位置)：先导式 | 驱动方式：电子 | 型号：LDPF-08 |
| 产品别名：装卸机 | 适用范围：消防瓶瓶阀装卸 | 用途：安全 |

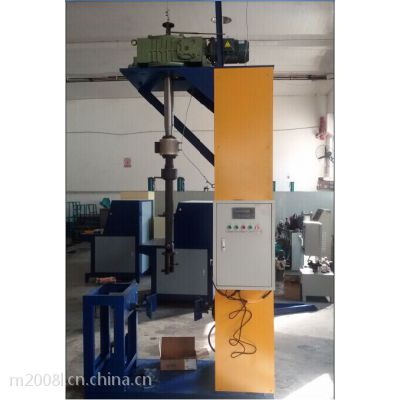

立式瓶阀装卸机-赛思特LDPF-08厂家定制
瓶阀自动装卸机是根据国家严禁使用管链钳或其他易于损伤瓶体的工具装卸瓶阀的要求和钢瓶制造厂、检验站等装卸瓶阀工作的需要而设计制造的。适用于对直径在φ219-φ426m m范围内的各种气瓶进行瓶阀装、卸。操作简单，性能***。二、主要技术参数电机功率：1.5kW传动速比：1: 60主轴转速：15r/min气源压力：0.5-0.8MPa使用气瓶范围：直径φ219-φ426 mm；长度600-2000mm装卸瓶阀：手动/自动三、结构及配置本机由机架、压紧装置、翻瓶装置、传动装置及电气控制系统等部件所组成，其主要作用如下：1、压紧装置：通过气缸作用将钢瓶压紧及松开。2、翻瓶装置：通过气缸和翻瓶机构使钢瓶自动上下料。3、传动装置：由电动机带动减速器，使主轴旋转，主轴上设有万向节和装卸瓶阀夹具，夹具可以上下前后移动。4、电气控制系统：控制电机正反运转；设有确定瓶阀扭矩，自动停车装置。配置：序号 名 称 数量 备注1. 机架 1台2. 传动装置 1套3. 电气控制系统 1套4. 气动压紧及推瓶装置 1套5. 气瓶定位翻转装置 1套6. 数显高精度扭矩传感仪 1只四、操作工艺流程说明1、 装瓶阀1.1把钢瓶推上工位；1.2拉出压紧手控阀杆，压紧装置压紧钢瓶；1.3人工拧上瓶阀，调整好卡头开口方向，将卡头卡上瓶阀；1.4正转电机直到瓶阀上紧后过电流继电器动作自动停车；1.5松开瓶阀，推进压紧手控阀杆，压紧装置松开钢瓶；1.6拉出翻瓶手控阀杆，翻瓶装置将钢瓶翻出，推进翻瓶手控阀杆，翻瓶气缸复位，完成一个工作循环。2、 卸瓶阀2.1把钢瓶推上工位；2.2拉出压紧手控阀杆，压紧装置压紧钢瓶；2.3调整好卡头开口方向，将卡头卡上瓶阀；2.4反转电机直到瓶阀拧出阀座；2.5松开瓶阀，推进压紧手控阀杆，压紧装置松开钢瓶；2.6拉出翻瓶手控阀杆，翻瓶装置将钢瓶翻出，推进翻瓶手控阀杆，翻瓶气缸复位，完成一个工作循环。
型号：PFX-01
主要技术参数：
(1)电机功率：3.0kW；
(2)传动速比：1：60；
(3)主轴转速：15r/min；
(4)气源压力：0.5-0.8MPa；
(5)使用气瓶范围：直径￠219-426；长度L600-2000mm；
(6)装瓶阀：手动
